Der Verteiler steht auf dem Kopf? Nein, er ist clever montiert

Manchmal zeigt sich echte Handwerkskunst nicht nur in dem, was oberhalb des Bodens zu sehen ist, sondern gerade in der technischen Lösung darunter. Das gilt ganz besonders für dieses Projekt, bei dem präzise Fräsarbeiten, eine durchdachte Leitungsführung und die besondere Montage der Fußbodenheizungsverteiler zusammenkommen.

Der vorhandene Estrich wurde sorgfältig für 16-mm-Fußbodenheizungsrohre gefräst. Die Rohre wurden sauber verlegt, die Bögen verlaufen schön gleichmäßig und auch die Deckendurchführungen zum Keller wurden äußerst präzise ausgeführt. Eine beeindruckende handwerkliche Leistung unseres Kunden und Montagepartners!

Fußbodenheizung in den vorhandenen Estrich fräsen

Bei diesem Projekt wurde die Fußbodenheizung nachträglich in den vorhandenen Estrich eingefräst. Mit einer speziellen Fräsmaschine wurden Rillen hergestellt, in die anschließend die 16-mm-Fußbodenheizungsrohre eingelegt wurden.

Gerade bei Renovierungen ist das Einfräsen einer Fußbodenheizung eine praktische Lösung. Der vorhandene Estrich kann weitgehend erhalten bleiben und die zusätzliche Aufbauhöhe fällt gering aus. Da die Rohre relativ dicht unter dem späteren Bodenbelag liegen, kann das System zudem schnell auf Änderungen der gewünschten Raumtemperatur reagieren.

Besonders auffällig ist bei diesem Projekt die sorgfältige Ausführung. Die Fräsrillen folgen einem durchdachten Muster und die Rohre verlaufen auch an Wänden, Durchgängen und anderen baulichen Hindernissen gleichmäßig. Das sieht nicht nur sauber aus, sondern unterstützt auch eine gleichmäßige Wärme- und Kälteabgabe.

Ein sauberes Verlegemuster mit 16-mm-Fußbodenheizungsrohren

Für die Installation wurden Fußbodenheizungsrohre mit einem Durchmesser von 16 mm verwendet. Diese Abmessung kommt bei Fußbodenheizungssystemen häufig zum Einsatz und bietet gute Voraussetzungen für geeignete Heizkreislängen und eine gleichmäßige Wasserzirkulation.

Bei der Planung der Heizkreise werden unter anderem folgende Punkte berücksichtigt:

• die zu beheizende oder zu kühlende Bodenfläche;
• der gewünschte Verlegeabstand;
• die erforderliche Leistung;
• die Länge der einzelnen Heizkreise;
• der Druckverlust innerhalb des Systems.

Ein passender Verlegeplan bildet hierfür die Grundlage. Damit werden die Heizkreise so auf die verschiedenen Räume verteilt, dass eine gleichmäßige Temperatur und ein gut funktionierendes System erreicht werden können.

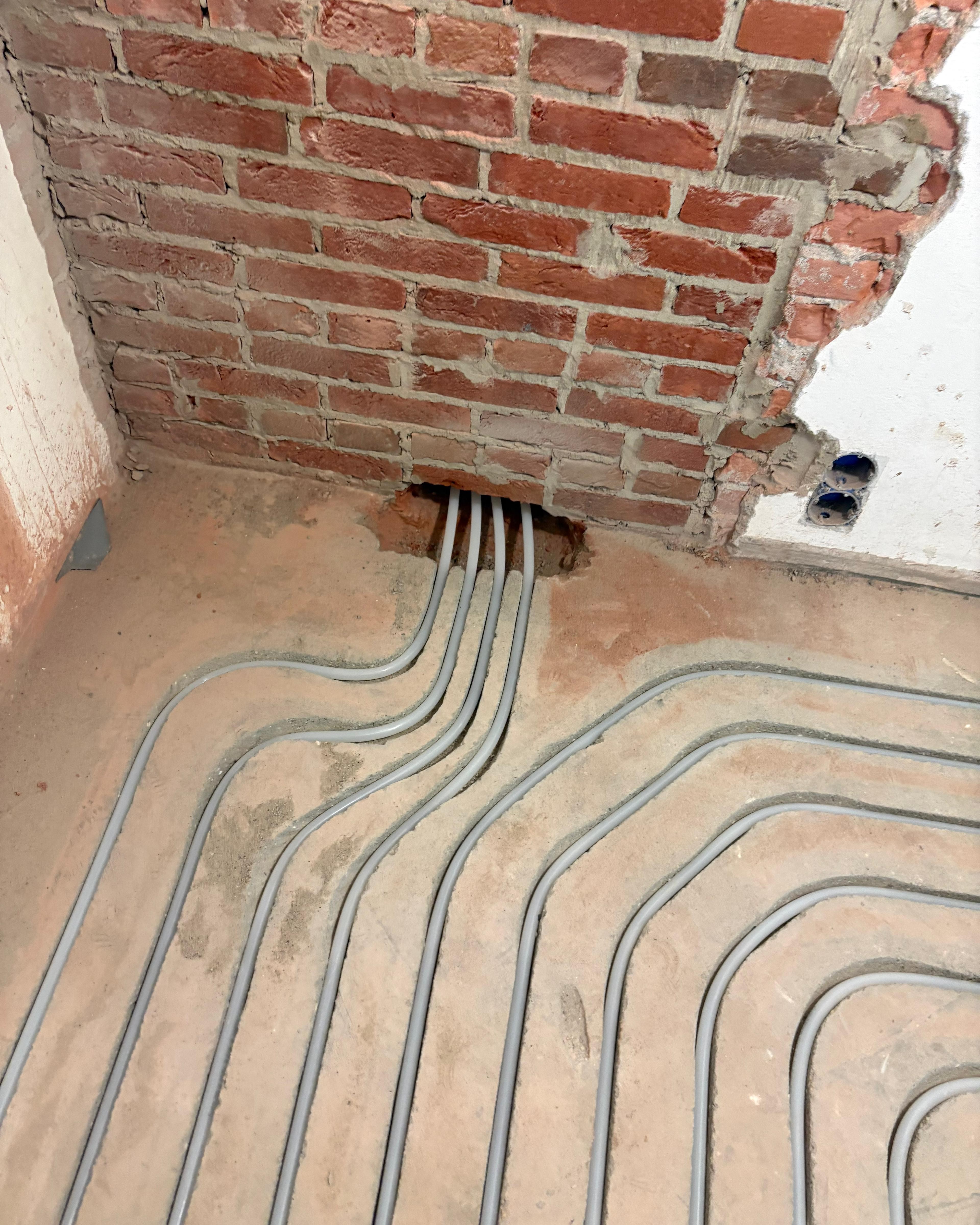

Auf den Fotos ist deutlich zu sehen, wie die Rohre aus dem gefrästen Boden zusammengeführt und in Richtung Keller verlegt wurden. Dabei entsteht ein auffälliges Linienspiel – vor allem aber eine praktische und sorgfältig ausgeführte Installation.

Warum die Verteiler im Keller montiert wurden

Wer die Fotos der Verteiler betrachtet, fragt sich vielleicht zunächst: Sind sie etwa auf dem Kopf montiert? Nein, sie wurden ganz bewusst so angebracht.

Die RIHO-Verteiler zum Heizen und Kühlen befinden sich im Keller, weil dort der meiste Platz zur Verfügung stand. Dadurch musste im darüberliegenden Wohnbereich kein Raum für einen Verteilerschrank eingeplant werden. Gleichzeitig bleiben die Verteiler für den hydraulischen Abgleich, die Kontrolle und die Wartung gut zugänglich.

Die Position eines Fußbodenheizungsverteilers wird immer auf die baulichen Möglichkeiten eines Gebäudes abgestimmt. Besonders bei einer Renovierung ist manchmal eine Lösung erforderlich, die vom Standard abweicht. Bei diesem Projekt bot der Keller den besten Platz, um die Verteiler übersichtlich und praxisgerecht zu montieren.

Eine clevere Entscheidung, die allerdings eine gut durchdachte Leitungsführung voraussetzt.

Deckendurchführungen als Teil der Planung

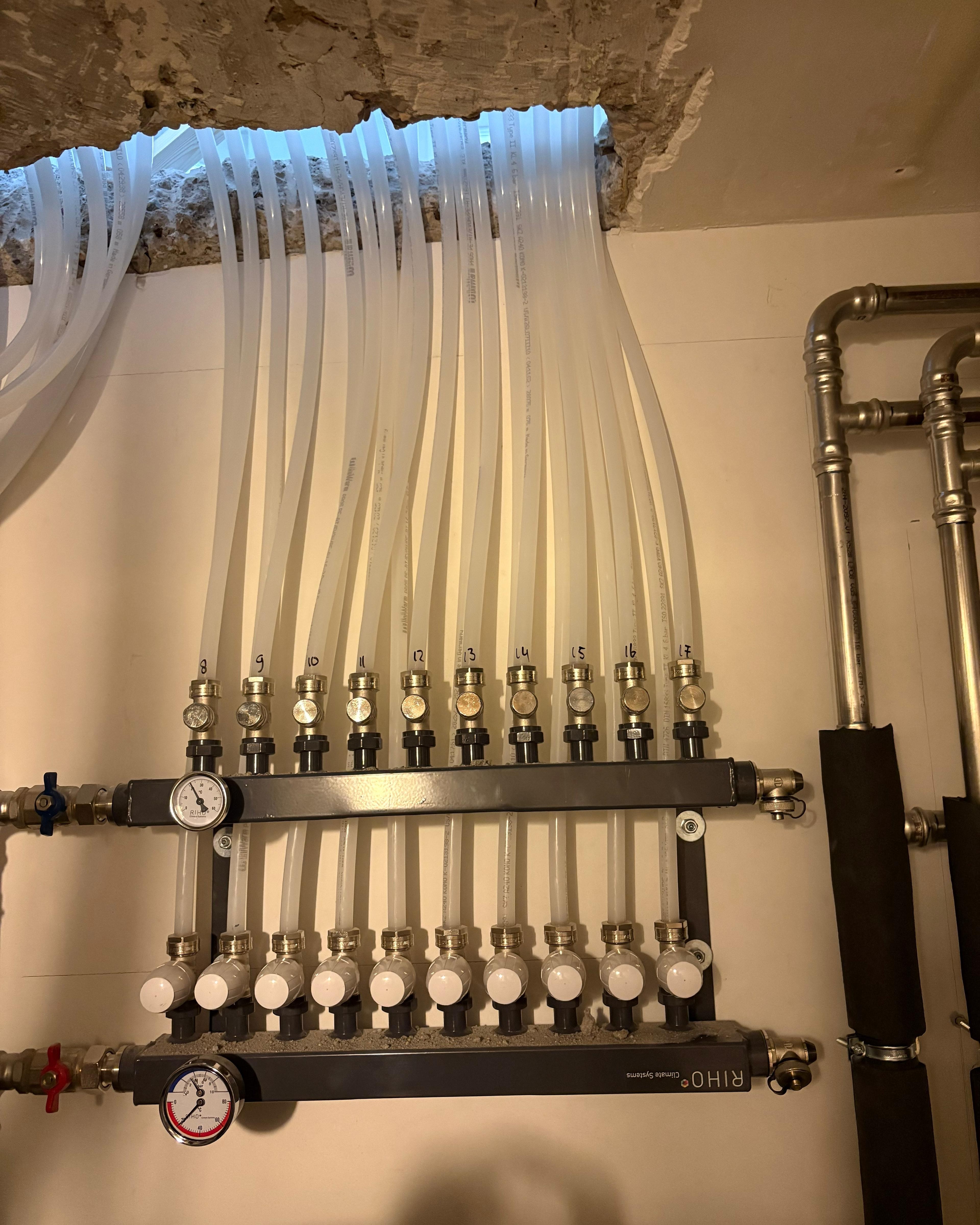

Um die Heizkreise an die Verteiler anzuschließen, wurden die Vor- und Rücklaufleitungen durch sorgfältig ausgeführte Durchführungen in der Geschossdecke zum Keller geführt. So kommen die Leitungen direkt oberhalb der RIHO-Verteiler an.

Bei einer solchen Anzahl von Rohren kommt es auf Präzision an. Jedes Rohr muss dem vorgesehenen Verlauf folgen und ohne Knicke oder zu enge Bögen durch die Decke geführt werden. Darüber hinaus müssen die verschiedenen Heizkreise für den Anschluss, den hydraulischen Abgleich und mögliche spätere Wartungsarbeiten eindeutig erkennbar bleiben.

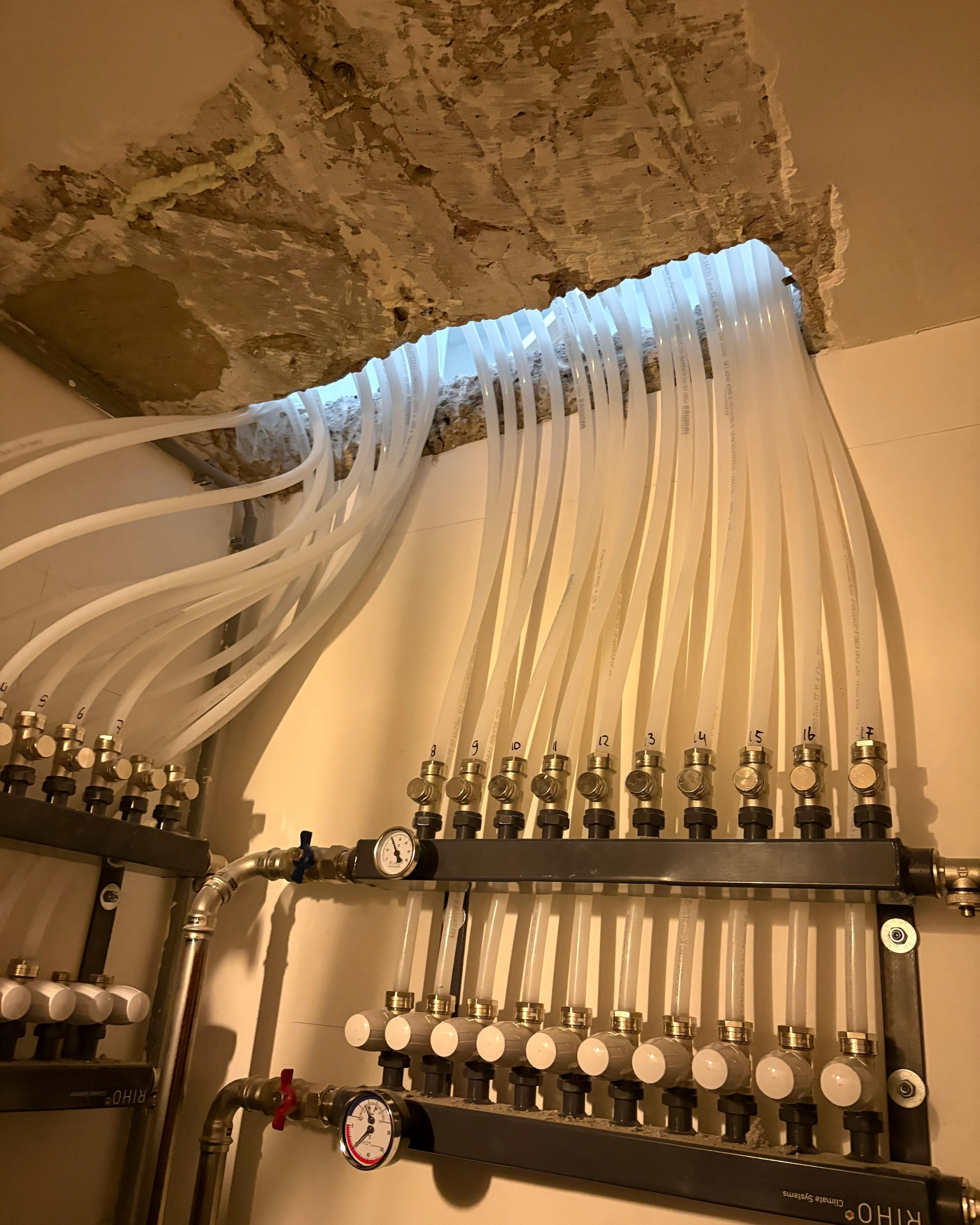

Die nummerierten Anschlüsse sorgen für Übersicht. Die Rohre sind sauber gebündelt und verlaufen in gleichmäßigen Bögen zu den Verteilern. Gerade an solchen Details zeigt sich, wie viel Aufmerksamkeit in die Ausführung investiert wurde.

RIHO-Verteiler zum Heizen und Kühlen

Die eingesetzten RIHO-Verteiler verteilen das Wasser vom Wärme- oder Kälteerzeuger auf die einzelnen Heizkreise der Fußbodenheizung. Jeder Heizkreis bildet einen separaten Rohrkreislauf im Boden.

Da die Heizkreise einzeln an den Verteiler angeschlossen sind, lässt sich die Wasserverteilung für jeden Kreis gezielt abstimmen. Das ist wichtig für ein hydraulisch abgeglichenes System und eine gleichmäßige Wärme- beziehungsweise Kälteabgabe in den verschiedenen Räumen. Die vorhandenen Anzeigen, Absperrungen und Ventile unterstützen die Kontrolle, Einregulierung und Wartung der Anlage.

Wenn die Fußbodenheizung an eine geeignete Anlage angeschlossen ist, kann der Boden nicht nur zum Heizen, sondern auch zum Kühlen genutzt werden. Dabei strömt relativ kühles Wasser durch die Rohre und nimmt Wärme aus dem Raum auf. So trägt dasselbe Flächenheizungssystem im Winter wie im Sommer zu einem angenehmen Raumklima bei.

Technik, die uns begeistert

Von den präzisen Fräsarbeiten und den gleichmäßig verlegten 16-mm-Fußbodenheizungsrohren bis hin zu den cleveren Deckendurchführungen und dem übersichtlichen Anschluss an die Verteiler: Bei diesem Projekt greifen eine durchdachte Planung und eine fachgerechte Montage perfekt ineinander.

Natürlich geht es bei einer Fußbodenheizung letztlich um Komfort und einen zuverlässigen Betrieb. Doch bevor der Boden fertiggestellt wird, darf auch die handwerkliche Qualität hinter der Installation einmal sichtbar werden.

Und ganz ehrlich: Eine so sauber ausgeführte Installation begeistert uns bei Uniwarm einfach.
